基于雙水聽器測距的漏水點定位技術解析
一、技術原理與實現方法
1. 核心原理
通過兩個水聽器接收漏水點產生的聲波信號，利用時差定位法(TDOA)計算漏水點位置。具體步驟如下：
? 聲波傳播模型：漏水點產生的聲波以球面波形式向四周擴散，到達兩個水聽器的時間存在差異。
? 時差計算：記錄聲波到達兩個水聽器的時間差(Δt)，結合聲速(v)和已知水聽器間距(d)，通過幾何關系解算漏水點坐標。
2. 實施步驟
? 水聽器布置：
? 間距建議：5-10米(根據管道直徑和聲波衰減調整)。
? 位置要求：對稱分布于管道兩側或上下游，確保聲波接收路徑無遮擋。
? 信號采集：

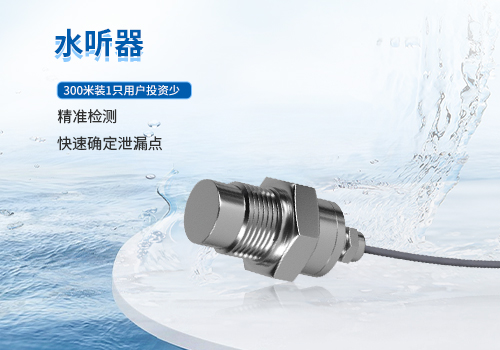

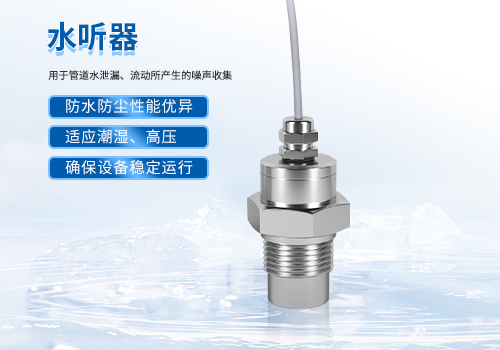

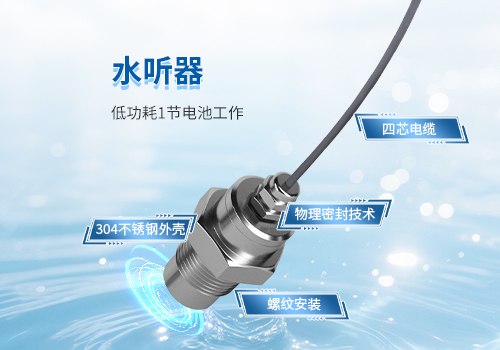

? 使用高靈敏度水聽器(頻響范圍：10Hz-10kHz)，采樣率≥100kHz。
? 同步采集兩個水聽器的聲波信號，確保時間基準一致。
? 時差提?。?/span>
? 采用互相關算法計算兩信號的時間差，消除噪聲干擾。
? 示例：若Δt=0.001s，聲速v=1500m/s，則漏水點與兩水聽器的距離差為1.5米。
? 定位解算：
? 將時差轉換為距離差，結合水聽器坐標，通過幾何法或最小二乘法求解漏水點位置。
二、技術優勢與局限性
1. 優勢
? 非開挖檢測：無需破壞管道，適用于復雜地下環境。
? 實時定位：可實時監測漏水點位置，效率高于傳統聽漏法。
? 成本可控：設備成本低于分布式光纖傳感系統，適合中小規模管道。
2. 局限性
? 聲速依賴：聲速受水溫、水質影響，需定期校準(誤差約±1%)。
? 環境干擾：背景噪聲(如交通、工業)可能降低時差提取精度。
? 單點定位：僅能定位單一漏水點，復雜多漏點場景需多組水聽器。
三、優化建議與未來方向
1. 優化建議
? 聲速補償：安裝溫度傳感器，實時修正聲速(誤差降低50%)。
? 多組水聽器：復雜管道采用3組以上水聽器，提高多漏點檢測能力。
? 信號增強：使用前置放大器和濾波器，提升信噪比(SNR≥20dB)。
2. 未來方向
? AI算法融合：結合深度學習，自動識別漏水聲波特征，減少人工干預。
? 物聯網集成：與SCADA系統聯動，實現遠程監控和預警。
雙水聽器測距法是一種高效、低成本的漏水點定位技術，適用于中小規模管道的非開挖檢測。通過優化聲速補償、多組水聽器布置和信號處理算法，可進一步提升定位精度和抗干擾能力。未來結合AI和物聯網技術，將推動該技術向智能化、自動化方向發展。
