名稱：超聲波多普勒流量計

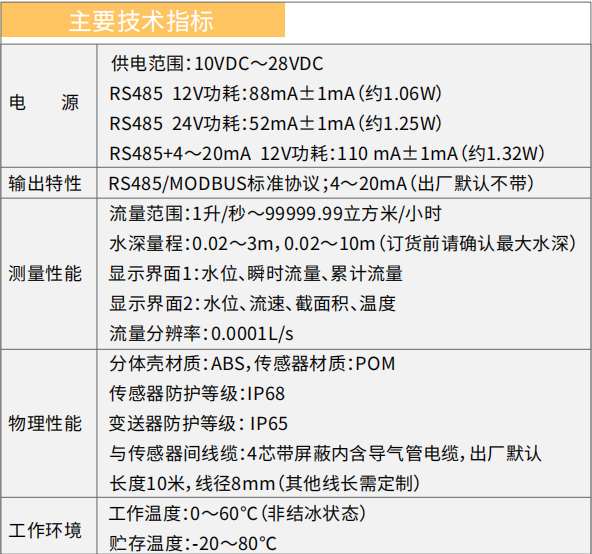

1.1產品簡介
2.2超聲波多普勒流量計的安裝步驟
1.先把傳感器固定安裝在河道底部，
2.把傳感器電纜跟RTU無線傳輸盒連接，擰緊防水接頭。
3.固定好無線傳輸天線。
4.把RTU無線傳輸盒和電源盒連接，擰緊防水接頭。
三、產品使用注意事項和故障
3.1 產品使用注意事項
1. 傳感器、無線傳輸和電源控制器、電池盒之間的防水插頭要插緊擰好。以防止短路或者斷路。
2. 傳感器、無線傳輸和電源控制器、電池盒之間的電纜要貼壁安裝并且用線卡固定，如果線會遇到較尖銳或者鋒利的物體無法避開，要加護套保護。
3. 開蓋操作前，必須先把電源斷開。
4. 殼體上有緊固螺絲，打開殼體操作完畢后，必須先檢查防水密封條是否完好無損，沒有垃圾或者顆粒物粘附在密封條上。如果有，需要清理干凈后再蓋蓋。然后再蓋上蓋子，擰緊所有密封螺絲。
5. 開蓋操作的時候，不要讓水、塵土等進入殼體內，如果有需要清理干凈。必要時可以涂上704膠水以增加密封性能。
6. 不要人為拉扯、甩動電纜，也不要撞擊殼體。
7 不要把連接電纜作為承重線，用連接電纜來懸掛變送器、電池盒，或者其他重物。電纜必須是固定在河道邊上，不能晃動。
8. 需要在電纜線外面套上透明橡膠水管，以起到保護作用。
四、服務器軟件
4.1服務器軟件功能
服務器軟件可以接收到現場河道傳感器發送過來的水位、溫度、流速的信息，在屏幕上顯示并保存起來，同時可以把以上數據通過計算得出現場的流量。
比如河道寬度是30米，現場的河道分成十等分，也就是在整個河道寬度只有9個測量點，每個測量點距離從左到右3米一段(最大是每5米一段)，測量深度，輸入后臺服務器軟件或者現場的主機內。因為現場傳感器能夠測量出水位高低，這個信號是傳輸到服務器軟件上或者現場主機內，然后根據水位高低，可以計算出每一等分的截面積。根據現場河道內的傳感器測量出來的流速，可以計算出整個截面積的流量。
圖4.1.1 現場河道水深分為10份

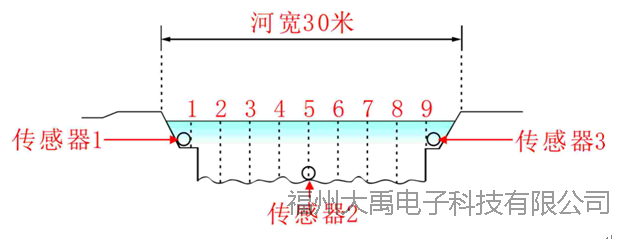

圖4.1.2 三點法測量河道流量

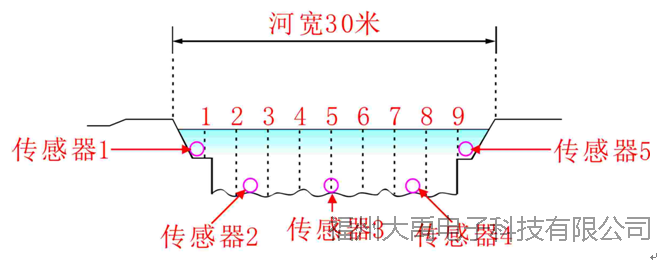

圖4.1.3 五點法測量河道流量

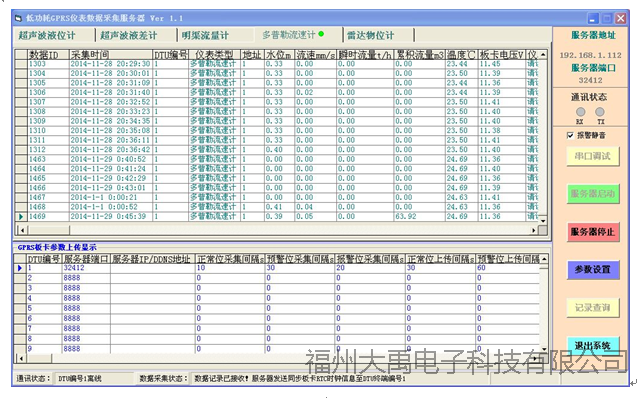

圖4.1.2 后臺服務器軟件顯示的現場流速、水位等數據
4.2 服務器軟件各功能說明

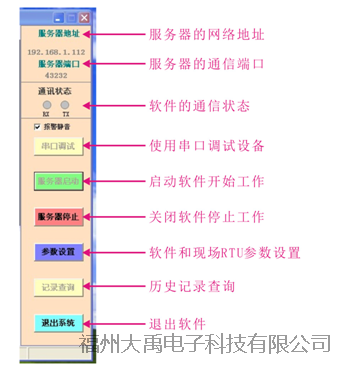

服務器軟件右邊是基本的功能菜單，包括啟動軟件、關閉軟件、參數設置、退出軟件等。
圖4.2.1 服務器軟件右邊菜單使用說明
頂部菜單分為5種產品：超聲波液位計、超聲波液位差計、明渠流量計、多普勒流速儀、雷達物位計。根據現場實際的產品來選擇對應的菜單。
圖4.2.2 服務器軟件頂部菜單使用說明
因為現場是有河道、溪流、河流等多種形態，我們在軟件內根據實際的情況來選擇，填入參數后計算出流量。

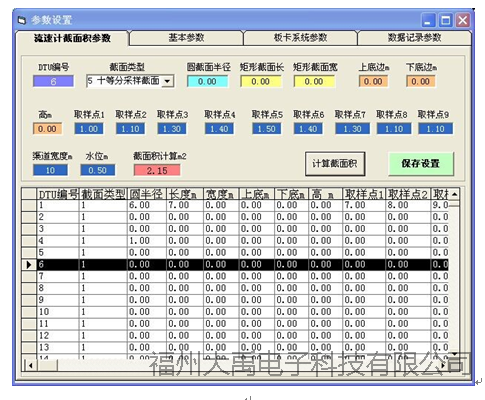

1. 自然的溪流、河流：首先選擇對應的現場“DTU編號”，然后選擇“截面類型”為“5.十等分采樣截面”，填入“取樣點1”到“取樣點9”的
水位高低，輸入“河道寬度m”的數值后，點擊“計算截面積”，在下圖中就計算出“截面積計算㎡”為“2.15”平方米。
2. 服務器軟件根據測量到的流速、水位自動換算出河道的流量。
圖4.2.7 自然的溪流、河流的面積計算
3.基本參數設置
圖4.2.8 基本參數
在基本參數中，我們先選擇“DTU編號”，可以進行對應DTU的“物位上限m”和“物位下限m”設置。
其中幾個參數作用如下：
“物位基準補償m”：當現場傳感器測量中比實際水位高10個厘米，我們可以在這里輸入“-0.10”，這樣就把現場傳感器測量的誤差糾正過來。
如果現場傳感器測量中比實際水位低30個厘米，我們可以在這里輸入“0.30”來糾正。
“流量補償系數”：默認為1.00，如果測量出來的流量比實際大，比如：實際流量是每小時900立方米，儀表測量出來是每小時1000立方米，
我們可以把這個數值改為“0.90”，這樣計算出來的流量就跟實際流量接近。
福州大禹電子——超聲波多普勒流量計生產廠家，擁有專業的技術團隊及良好的服務團隊。是您最貼心的產品顧問！
如您對以上產品有任何疑問，可隨時撥打熱線電話：0591-28082552 福州大禹電子科技有限公司 將竭誠為您服務！
